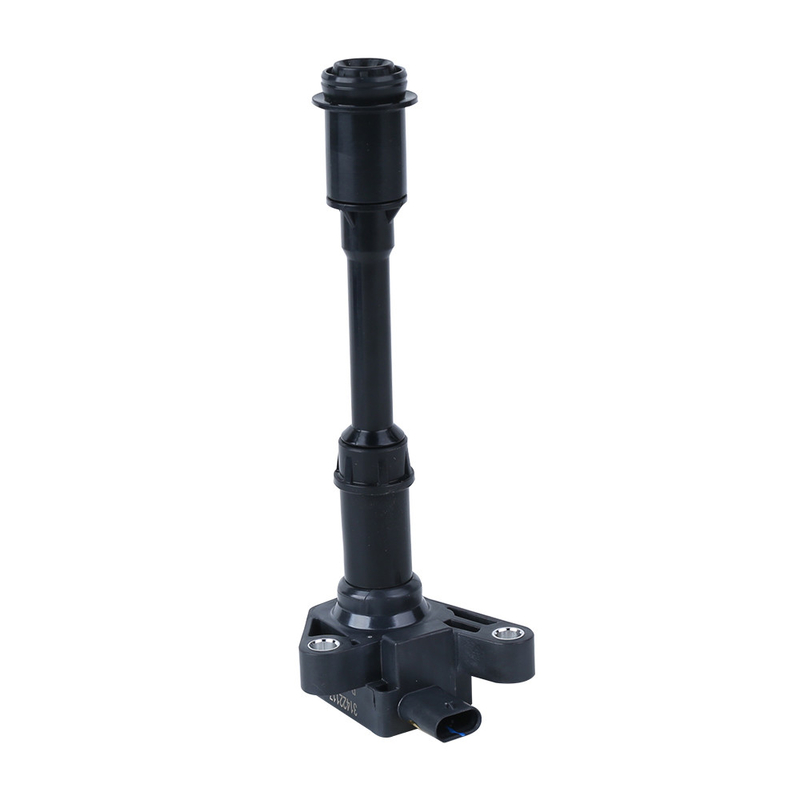

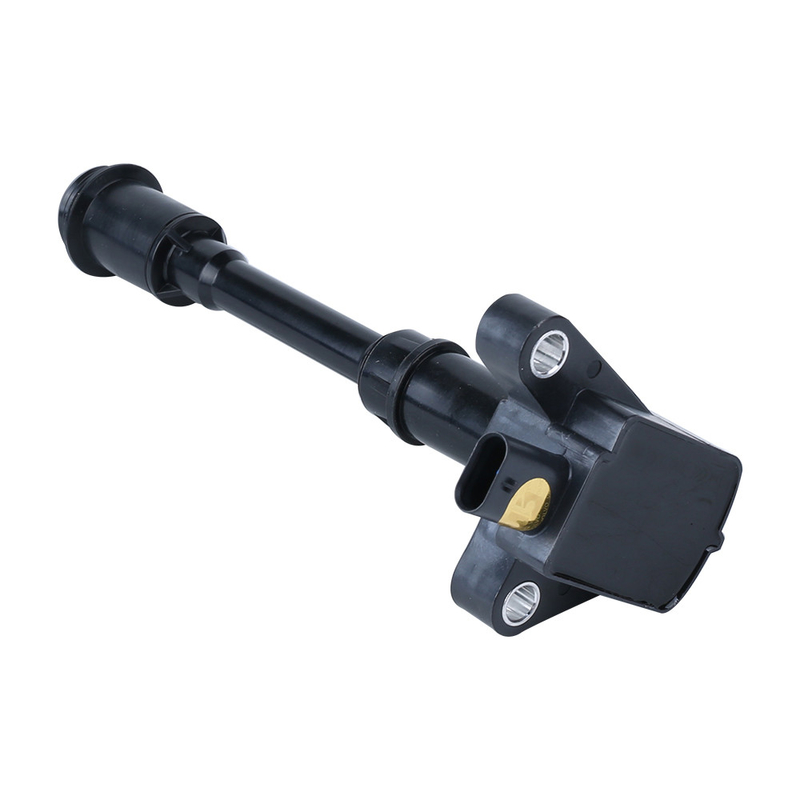

टर्बो पेट्रोल ऑटोमोबाइल इग्निशन कॉइल 31422117 S60 MK2

चुंबकीय सर्किट के अनुसार, इग्निशन कॉइल को दो प्रकारों में विभाजित किया जाता है: खुला चुंबकीय प्रकार और बंद चुंबकीय प्रकार।

इग्निशन कॉइल का चुंबकीय सर्किट खोलें

खुला चुंबकीय सर्किट इग्निशन कॉइल आम तौर पर एक बर्तन के आकार की संरचना होती है।यह एक छड़ के आकार का लोहे का कोर बनाने के लिए कई सिलिकॉन स्टील शीट से बना होता है, और द्वितीयक कुंडल और प्राथमिक कुंडल क्रमशः लोहे के कोर के बाहर घाव होते हैं।द्वितीयक कुंडल एक तामचीनी तार है जिसका तार व्यास 0.05 से 1 मिमी है, और घुमावों की संख्या 20,000 से 30,000 है।प्राथमिक कुंडल का तार व्यास 0.5 से 1.0 मिमी है, जो द्वितीयक कुंडल से अधिक मोटा है, और घुमावों की संख्या केवल 150 से 300 है। प्राथमिक कुंडल द्वितीयक कुंडल के बाहर घाव होता है, इसलिए चुंबकीय प्रवाह बदल जाता है द्वितीयक कुंडल द्वारा उत्पादित वस्तु बिल्कुल प्राथमिक कुंडल के समान ही होती है।प्राथमिक कुंडल और द्वितीयक कुंडल की घुमावदार दिशाएँ समान हैं।सेकेंडरी कॉइल की शुरुआत हाई-वोल्टेज आउटपुट कनेक्टर से जुड़ी होती है, और सेकेंडरी कॉइल का अंत प्राथमिक कॉइल की शुरुआत से जुड़ा होता है और हाउसिंग के "+" टर्मिनल से जुड़ा होता है।प्राथमिक कुंडल का सिरा आवास से जुड़ा होता है।"एक" पोस्ट इग्नाइटर में पावर ट्रांजिस्टर के कलेक्टर से जुड़ा होता है, और इग्नाइटर प्राथमिक कॉइल करंट के चालू और बंद होने को नियंत्रित करता है।

बंद चुंबकीय सर्किट इग्निशन कॉइल

बंद चुंबकीय सर्किट इग्निशन कॉइल को एक बंद लोहे के कोर के साथ डिज़ाइन किया गया है जो चुंबकीय प्रवाह को इसके माध्यम से गुजरने की अनुमति देता है।लौह कोर की चुंबकीय पारगम्यता हवा की तुलना में काफी अधिक है, जिसका अर्थ है कि खुले चुंबकीय सर्किट इग्निशन कॉइल को बंद चुंबकीय सर्किट इग्निशन कॉइल के समान चुंबकीय प्रवाह प्राप्त करने के लिए एक बड़े मैग्नेटोमोटिव बल की आवश्यकता होती है।इसे प्राप्त करने के लिए, खुले चुंबकीय सर्किट इग्निशन कॉइल के प्राथमिक कॉइल को बड़ी संख्या में घुमावों और बड़े तार व्यास की आवश्यकता होती है।परिणामस्वरूप, समान घुमाव अनुपात को बनाए रखने के लिए द्वितीयक कुंडल में भी घुमावों की संख्या में वृद्धि की आवश्यकता होती है।इससे खुले चुंबकीय सर्किट इग्निशन कॉइल को छोटा करना मुश्किल हो जाता है।

दूसरी ओर, बंद चुंबकीय सर्किट इग्निशन कॉइल में कम चुंबकीय प्रतिरोध होता है, जो मैग्नेटोमोटिव बल को प्रभावी ढंग से कम करने और इग्निशन कॉइल के लघुकरण की अनुमति देता है।बंद चुंबकीय सर्किट इग्निशन कॉइल को इग्नाइटर के साथ जोड़ा जा सकता है या स्पार्क प्लग में भी एकीकृत किया जा सकता है, जिससे यह बहुत कॉम्पैक्ट हो जाता है।

पारंपरिक इग्निशन कॉइल एक खुला चुंबकीय प्रकार है और इसमें लगभग 0.3 मिमी की सिलिकॉन स्टील शीट के साथ लेमिनेटेड लोहे का कोर होता है।लौह कोर को द्वितीयक और प्राथमिक कुंडलियों से लपेटा जाता है।इसके विपरीत, बंद चुंबकीय प्रकार प्राथमिक कुंडल को घुमाने के लिए "III" अक्षर के आकार के लोहे के कोर का उपयोग करता है और फिर द्वितीयक कुंडल को बाहर लपेटा जाता है।एक बंद चुंबकीय सर्किट बनाने के लिए लौह कोर द्वारा बल की चुंबकीय रेखा बनाई जाती है।

बंद चुंबकीय इग्निशन कॉइल के फायदों में कम चुंबकीय रिसाव, कम ऊर्जा हानि और छोटा आकार शामिल हैं।इसलिए, बंद चुंबकीय इग्निशन कॉइल्स का उपयोग आमतौर पर इलेक्ट्रॉनिक इग्निशन सिस्टम में किया जाता है।
