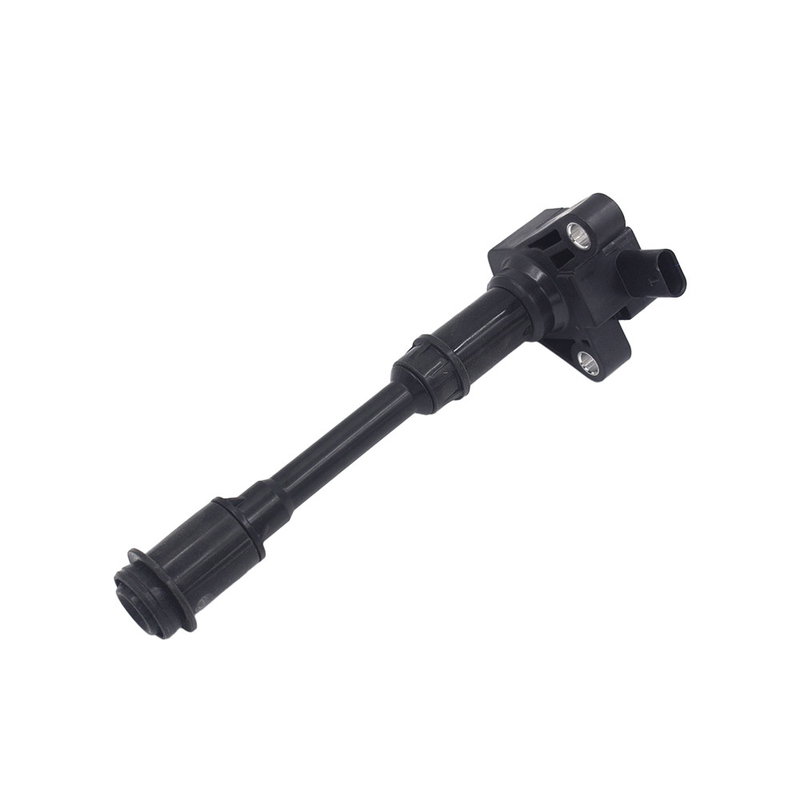

S60 MK2 ऑटोमोबाइल इग्निशन कॉइल 31422117 टर्बो पेट्रोल OEM

चुंबकीय सर्किट के अनुसार, इग्निशन कॉइल को दो प्रकारों में विभाजित किया जाता है: खुला चुंबकीय प्रकार और बंद चुंबकीय प्रकार।

इग्निशन कॉइल का चुंबकीय सर्किट खोलें

खुला चुंबकीय सर्किट इग्निशन कॉइल आम तौर पर एक बर्तन के आकार की संरचना होती है।यह एक छड़ के आकार का लोहे का कोर बनाने के लिए कई सिलिकॉन स्टील शीट से बना होता है, और द्वितीयक कुंडल और प्राथमिक कुंडल क्रमशः लोहे के कोर के बाहर घाव होते हैं।द्वितीयक कुंडल एक तामचीनी तार है जिसका तार व्यास 0.05 से 1 मिमी है, और घुमावों की संख्या 20,000 से 30,000 है।प्राथमिक कुंडल का तार व्यास 0.5 से 1.0 मिमी है, जो द्वितीयक कुंडल से अधिक मोटा है, और घुमावों की संख्या केवल 150 से 300 है। प्राथमिक कुंडल द्वितीयक कुंडल के बाहर घाव होता है, इसलिए चुंबकीय प्रवाह बदल जाता है द्वितीयक कुंडल द्वारा उत्पादित वस्तु बिल्कुल प्राथमिक कुंडल के समान ही होती है।प्राथमिक कुंडल और द्वितीयक कुंडल की घुमावदार दिशाएँ समान हैं।सेकेंडरी कॉइल की शुरुआत हाई-वोल्टेज आउटपुट कनेक्टर से जुड़ी होती है, और सेकेंडरी कॉइल का अंत प्राथमिक कॉइल की शुरुआत से जुड़ा होता है और हाउसिंग के "+" टर्मिनल से जुड़ा होता है।प्राथमिक कुंडल का सिरा आवास से जुड़ा होता है।"एक" पोस्ट इग्नाइटर में पावर ट्रांजिस्टर के कलेक्टर से जुड़ा होता है, और इग्नाइटर प्राथमिक कॉइल करंट के चालू और बंद होने को नियंत्रित करता है।

बंद चुंबकीय सर्किट इग्निशन कॉइल

बंद चुंबकीय सर्किट इग्निशन कॉइल का लौह कोर बंद है।चुंबकीय प्रवाह लौह कोर से होकर गुजरता है।लौह कोर की चुंबकीय पारगम्यता हवा से लगभग 10,000 गुना अधिक है।इसलिए, खुला चुंबकीय सर्किट इग्निशन कॉइल बंद चुंबकीय सर्किट इग्निशन कॉइल के समान ही प्राप्त करना चाहता है।चुंबकीय प्रवाह, प्राथमिक कुंडल में एक बड़ा मैग्नेटोमोटिव बल (एम्पीयर मोड़) होना चाहिए।इसलिए, बड़ी संख्या में घुमावों और बड़े तार व्यास वाली प्राथमिक कुंडल का उपयोग किया जाना चाहिए;प्राथमिक कुंडल में बड़ी संख्या में घुमाव होते हैं।यदि आप समान घुमाव अनुपात प्राप्त करना चाहते हैं, तो द्वितीयक कुंडल के घुमावों की संख्या भी बढ़ानी होगी।इसलिए, खुला चुंबकीय इग्निशन सर्किट कुंडल का लघुकरण असंभव है।इसके विपरीत, बंद चुंबकीय सर्किट इग्निशन कॉइल, अपने कम चुंबकीय प्रतिरोध के कारण, कॉइल के मैग्नेटोमोटिव बल को प्रभावी ढंग से कम कर सकता है और इग्निशन कॉइल को छोटा कर सकता है।वर्तमान में, बंद चुंबकीय सर्किट इग्निशन कॉइल को काफी छोटा कर दिया गया है, और इसे इग्नाइटर के साथ जोड़ा जा सकता है या स्पार्क प्लग के साथ भी एकीकृत किया जा सकता है।सिलेंडर में दहनशील संपीड़ित गैस स्पार्क प्लग द्वारा प्रज्वलित होती है।पारंपरिक इग्निशन कॉइल एक खुला चुंबकीय प्रकार है, और इसका लौह कोर लगभग 0.3 मिमी की सिलिकॉन स्टील शीट से लेमिनेट किया गया है, और लौह कोर माध्यमिक और प्राथमिक कॉइल के साथ लपेटा गया है।बंद चुंबकीय प्रकार प्राथमिक कुंडल को घुमाने के लिए III के आकार के लोहे के कोर का उपयोग करता है, और फिर द्वितीयक कुंडल को बाहर लपेटा जाता है।एक बंद चुंबकीय सर्किट बनाने के लिए लोहे की कोर द्वारा बल की चुंबकीय रेखा बनाई जाती है।बंद चुंबकीय इग्निशन कॉइल के फायदे कम चुंबकीय रिसाव, कम ऊर्जा हानि और छोटे आकार हैं।इसलिए, बंद चुंबकीय इग्निशन कॉइल्स का उपयोग आमतौर पर इलेक्ट्रॉनिक इग्निशन सिस्टम में किया जाता है।
